Linde LT10 – LT16 B/BM

Svestrani univerzalac

1000

1600

Elektro

Vrhunske performanse za unutarnju i vanjsku uporabu

LT10 – LT20 C / LT10 – LT16 B/BM prikolice za tegljačke vlakove nude maksimalnu svestranost i fleksibilnost. Mogu se koristiti u zatvorenim i otvorenim prostorima te predstavljaju idealno rješenje za brzi transport materijala između različitih hala. Robusna dvoosovinska konstrukcija okvirnih prikolica omogućuje transport većih tereta. Upravljanje na svim kotačima osigurava izvrsnu stabilnost smjera i čini LT10 – LT20 C / LT10 – LT16 B/BM idealnim rješenjem u skučenim prostorima. Modularni koncept omogućuje transport različitih nosača tereta u jednom tegljačkom vlaku. Dostupni su s C-okvirom (LT10 – LT20), B-okvirom i BM-okvirom (LT10 – LT16) s podesivim središnjim osloncem, što omogućuje povećanje broja transportiranih kolica bez značajnog povećanja ukupne duljine prikolice. Dvostupanjski zakretni mehanizam podizanja prikolice integriran u ovu seriju omogućuje pouzdano podizanje i rukovanje čak i s individualnim regalima kupaca. Okviri su opremljeni električnim sustavom podizanja i standardiziranim sučeljem, što omogućuje jednostavnu automatizaciju.

Karakteristike

Sigurnost

Automatska blokada pokretanja na LT10 – LT20 C / LT10 – LT16 B/BM sprječava kretanje tegljačkog vlaka kada je okvir za utovar spušten. Mehanizam spuštanja prikolice također je deaktiviran tijekom vožnje kako bi se spriječile nezgode. Svaki okvir za utovar opremljen je sustavom zaključavanja tereta koji sigurno drži teret na mjestu. Električna funkcija podizanja povećava sigurnost rada i osigurava tihi rad, dok poseban stabilizator vilica sprječava savijanje krakova vilica pod velikim opterećenjem. Za unutarnju uporabu dostupni su PU kotači bez tragova habanja. Za vanjsku uporabu koriste se potpuno amortizirani i robusni superelastični kotači (SE kotači), koji omogućuju sigurno kretanje čak i po neravnom terenu. Za posebne primjene dostupne su različite opcije opreme, uključujući zaštitne cerade i različite vrste rasvjete.

Ključne prednosti sigurnosti

Blokada kretanja kada su okviri za utovar spušteni
Deaktiviran mehanizam spuštanja tijekom vožnje
Zaključavanje tereta za sigurno učvršćenje
Tihi električni sustav podizanja za veću sigurnost rada
Kotači bez tragova habanja za hale, SE kotači za vanjsku uporabu

Ergonomija i udobnost

Okviri se mogu brzo i jednostavno povezati s vučnim vozilom prema principu „uključi i radi“. Automatski se zaključavaju nakon umetanja nosača tereta, što značajno smanjuje napor operatera. Mehanizam za otključavanje nalazi se na ergonomskoj visini i može se jednostavno aktivirati nogom kako bi se smanjilo opterećenje operatera. Čim operater otpusti mehanizam zaključavanja C-okvira (LT10 – LT20), praktičan sustav izbacivanja nježno gura transportirana kolica iz ležišta radi učinkovitijeg utovara i istovara.

Ključne prednosti ergonomije

Plug-and-play spajanje prikolice
Automatsko zaključavanje okvira za utovar
Jednostavno otključavanje nogom
C-okvir s praktičnim sustavom izbacivanja

Upravljivost

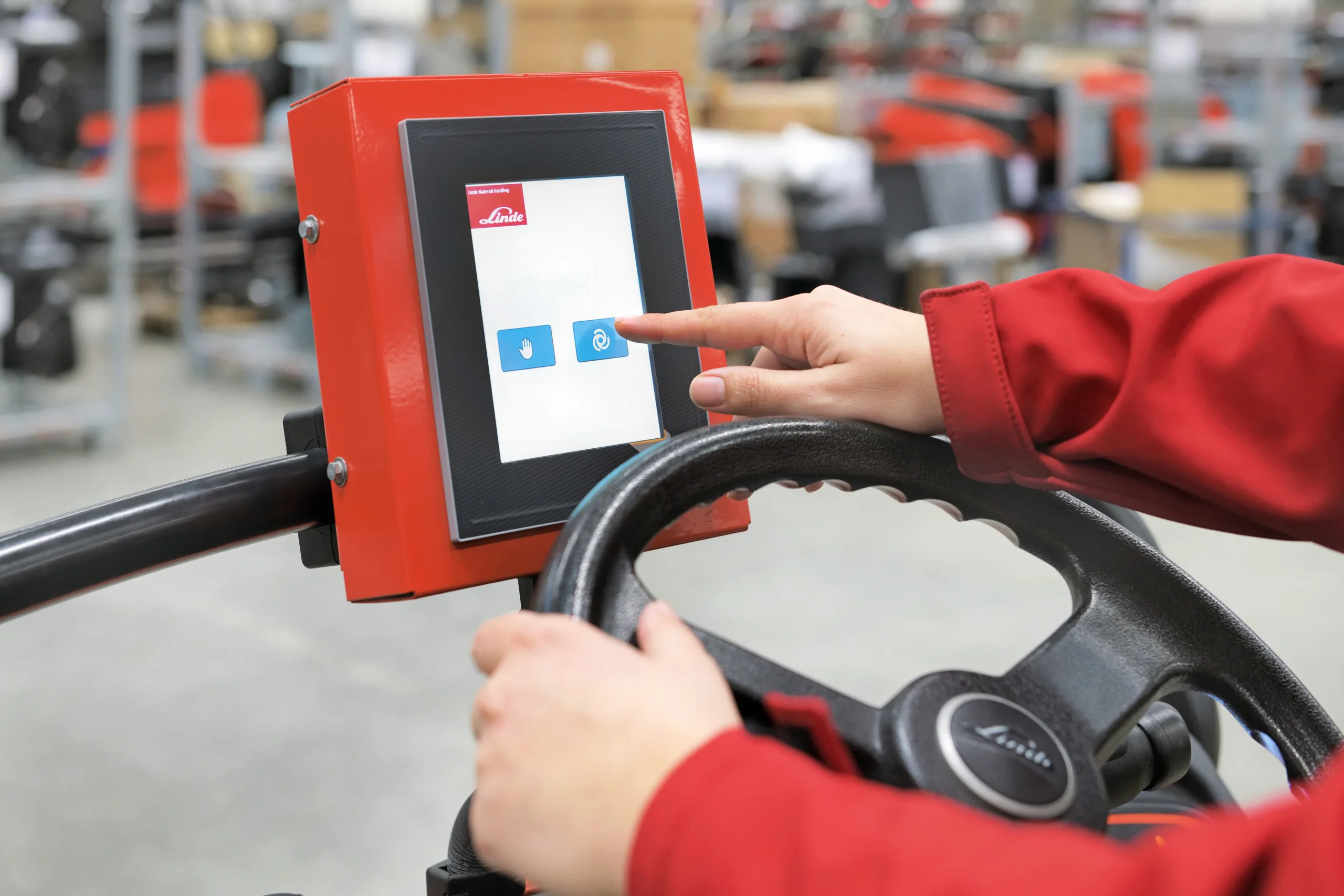

LT10 – LT20 C / LT10 – LT16 B/BM opremljeni su korisnički prilagođenim zaslonom osjetljivim na dodir koji omogućuje intuitivno upravljanje i nadzor okvira za utovar. Upravljanje na svim kotačima čini cijeli tegljački vlak izuzetno upravljivim, omogućujući lako kretanje kroz uske prostore. Posebnu uštedu vremena donosi automatsko podizanje i spuštanje okvira. Čim vozač uđe u vučno vozilo, okviri se automatski podižu. Kada izađe iz vozila, ponovno se spuštaju. Prikolice s B i BM okvirima (LT10 – LT16), koje se mogu utovarivati i istovarivati s obje strane, pružaju maksimalnu fleksibilnost pri rukovanju robom. Standardno sučelje za industrijsku automatizaciju omogućuje korištenje LT10 – LT20 C / LT10 – LT16 B/BM i u besposadnom radu.

Ključne prednosti upravljivosti

Zaslon osjetljiv na dodir za upravljanje i nadzor okvira
Upravljanje na svim kotačima za optimalnu upravljivost
Automatsko podizanje i spuštanje okvira za utovar
B i BM okviri s utovarom i istovarom s obje strane
Sučelje za automatizaciju

Dostupnost i servis

Potpuno bezodržavni motori za podizanje okvira za utovar pomažu u održavanju minimalnih zahtjeva za servisiranjem LT10 – LT20 C / LT10 – LT16 B/BM. Dvoosovinska konstrukcija prikolica dodatno olakšava rad servisnim tehničarima. Sve greške prikazuju se na zaslonu osjetljivom na dodir, čime se skraćuje vrijeme dijagnostike. Sustav spajanja i vučna ruda također su gotovo bez habanja, što smanjuje nepotrebne troškove održavanja. Servisni intervali okvira za utovar i vučnog vozila usklađeni su kako bi se osiguralo učinkovito planiranje održavanja i minimalni prekidi transportnih operacija. Na zahtjev, sve prikolice mogu se daljinski upravljati i opremiti brojačem radnih sati za preciznu evidenciju korištenja.

Ključne prednosti servisa

Motori za podizanje bez održavanja
Dvoosovinska konstrukcija za lakše servisiranje
Prikaz grešaka na zaslonu osjetljivom na dodir
Sustav spajanja i vučna ruda gotovo bez habanja
Usklađeni servisni intervali prikolica i vučnog vozila

Galerija

Tehnički podaci

Model

Nosivost / teret

Visina podizanja

Funkcija podizanja

Radijus okretanja

Cijelokupna širina

LT10-B

1.0 t

60 / 50 mm

Električni

4050 / 2950 mm

1470 mm

LT10-BM

1.0 t

60 / 50 mm

Električni

4350 / 3250 mm

1470 mm

LT16-BM

1.6 t

60 / 50 mm

Električni

4350 / 3250 mm

1470 mm

Prikaži više Prikaži manje

Model

Nosivost / teret

Visina podizanja

Funkcija podizanja

Radijus okretanja

Cijelokupna širina

LT10-B

1.0 t

60 / 50 mm

Električni

4050 / 2950 mm

1470 mm

LT10-BM

1.0 t

60 / 50 mm

Električni

4350 / 3250 mm

1470 mm

LT16-BM

1.6 t

60 / 50 mm

Električni

4350 / 3250 mm

1470 mm

Dodatna oprema

Standardna strana otvaranja C-okvira je desna strana. Kao opcija može se odabrati i lijeva strana u smjeru vožnje za izmjenu tereta.

Bridge okvir može biti opremljen fleksibilnim središnjim osloncem (LT10 – LT16 BM), koji se može pomicati u željeni položaj kako bi se različite veličine tereta mogle rukovati jednim tipom okvira.

Za vanjsku uporabu okviri se mogu opremiti robusnim superelastičnim (SE) kotačima promjera 250 mm i širine 85 mm ili 130 mm. Ovi kotači imaju dodatni ovjes i prigušuju vibracije.

Standardna visina podizanja od 50 mm dovoljna je za većinu unutarnjih primjena. Za vanjsku uporabu B i BM okviri mogu biti opremljeni povećanom visinom podizanja od 80 mm, a C-okviri povećanom visinom podizanja od 100 mm. Dodatne visine podizanja dostupne su na zahtjev.

Dostupan je LED komplet stražnjih svjetala s četiri funkcije, magnetskim nosačem i dva svjetla (pokazivači smjera, stražnja svjetla, stop svjetla i svjetlo registarske pločice) u prozirnom kućištu. Kućište je vodootporno, ima e4 oznaku i usklađeno je s normom ISO 1724.

Na vrh prikolice može se postaviti rotirajuće upozoravajuće svjetlo kako bi tegljački vlak bio vidljiv u slabo osvijetljenim područjima.

Ceradni krov koji se može navući preko okvira dostupan je za C, B i BM okvire. Kod C-okvira može se otvoriti s jedne strane, dok se kod B i BM okvira može otvoriti s obje strane.

Kod standardnog zaključavanja teret se može izvući samo prema operateru. S opcijom prolaznog guranja kolica se mogu gurati kroz okvir u oba smjera, što operateru olakšava rukovanje teškim teretima.

Linde nudi različite izvedbe kolica za širok raspon tereta za sve modele tegljačkih vlakova. Mogu biti opremljena modularnim regalskim nadogradnjama, primjerice.
